در دنیای صنعت و مکانیک، بلوک‌های هیدرولیک به عنوان اجزای اساسی که نقش مهمی در عملکرد ماشین‌آلات و تجهیزات مختلف دارند، شناخته می‌شوند. این بلوک‌ها با بهره‌گیری از اصول هیدرولیک، توانایی انتقال نیرو و کنترل دقیق حرکت را فراهم می‌کنند. با استفاده از سیالات به عنوان واسطه، بلوک‌های هیدرولیک می‌توانند نیروهای بزرگ را با دقت و کارایی بالا منتقل کنند. این ویژگی‌ها باعث شده تا از بلوک‌های هیدرولیک در کاربردهای متنوعی مانند خودروها، تجهیزات صنعتی و ماشین‌آلات کشاورزی استفاده شود. در این مقاله از سایت صنعت هیدرولیک، به بررسی مزایا، کاربردها و معایب بلوک‌های هیدرولیک خواهیم پرداخت. جهت خرید و دسترسی به بورس لوازم هیدرولیک تهران، به صفحه اصلی سایت مراجعه فرمایید.
فهرست مطالب

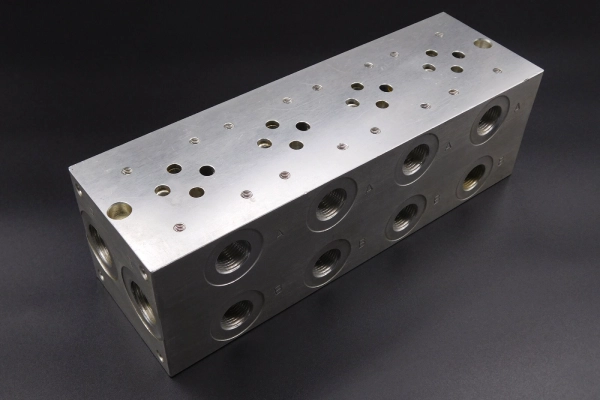

هیدروبلوک چیست؟
هیدروبلوک، یک سیستم مکانیکی پیشرفته است که از اصول هیدرولیک برای انتقال نیروی مکانیکی استفاده می‌کند. این سیستم معمولاً شامل یک بلوک سه‌بعدی است که دارای ورودی‌ها و خروجی‌های هیدرولیک می‌باشد. سیال هیدرولیکی، که معمولاً روغن است، به عنوان واسطه برای انتقال نیرو در این بلوک عمل می‌کند. وظیفه اصلی هیدروبلوک تبدیل انرژی مکانیکی به انرژی هیدرولیکی و بالعکس می‌باشد. هنگامی که روغن تحت فشار به داخل بلوک هدایت می‌شود، فشار و نیروی قابل توجهی به سیستم اعمال می‌گردد.
این فشار از طریق خروجی‌های بلوک به بخش‌های مختلف تجهیزات منتقل می‌شود، به طوری که امکان کنترل دقیق حرکت و عملکرد را فراهم می‌کند. هیدروبلوک‌ها در بسیاری از صنایع، از جمله ساخت‌و‌ساز، خودرو و تجهیزات سنگین، کاربرد دارند و به بهبود کارایی و دقت در عملیات‌های مکانیکی کمک می‌کنند.
نحوه ساخت هیدروبلوک
ساخت هیدروبلوک شامل مراحل متعددی است که هر کدام به دقت و توجه خاصی نیاز دارند. این مراحل شامل:
- مرحله ابتدایی تولید هیدروبلوک، طراحی مهندسی است که در آن مهندسان نیازهای سیستم هیدرولیک و ابعاد بلوک را مشخص می‌کنند. با استفاده از نرم‌افزارهای طراحی مانند AutoCAD، جزئیات شیرها و اتصالات تعیین می‌شود تا بلوک بهینه‌سازی شود.
- در مرحله بعد، مواد فلزی مقاوم مانند فولاد یا آلومینیوم تأمین می‌شوند. انتخاب مواد باید با دقت انجام شود تا اطمینان حاصل شود که بلوک قادر به تحمل فشار و نیروهای هیدرولیکی است.
- سپس مواد اولیه به ابعاد مورد نیاز با استفاده از ماشین‌آلات CNC برش داده می‌شوند. در ادامه، شکل‌دهی به اجزا از جمله تراشکاری و حفاری انجام می‌گیرد تا به فرم نهایی بلوک برسند.
- ایجاد اتصالات مرحله بعدی است. این اتصالات چون فلنج یا شلنگ هیدرولیکی هستند که باید به دقت نصب شوند تا عملکرد سیستم تضمین شود.
- در مرحله بعد اجزا به یکدیگر جوشکاری می‌شوند تا یک واحد محکم و بدون نشتی تشکیل دهند. این مرحله مهم است تا اطمینان حاصل شود که بلوک هیدرولیک به درستی و با کیفیت بالا ساخته شده است.
- پس از تجمیع، بلوک تحت تست‌های کیفیت قرار می‌گیرد. این تست‌ها به منظور اطمینان از عملکرد صحیح و عدم وجود نشتی انجام می‌شود و در صورت وجود نقص، تعمیرات لازم صورت می‌گیرد.
- بلوک ممکن است نیاز به پوشش‌دهی برای جلوگیری از زنگ‌زدگی و خوردگی داشته باشد. این پوشش‌ها شامل رنگ‌آمیزی و گالوانیزه کردن هستند.
- پس از اطمینان از کیفیت بلوک، آن را بسته‌بندی کرده و برای تحویل به مشتریان آماده می‌کنند.
ساختار و اجزای بلوک هیدرولیک
بلوک هیدرولیک به عنوان یک سیستم پیچیده و کارآمد، شامل اجزای مختلفی است که با همکاری یکدیگر، عملکرد مطلوبی را برای انتقال نیرو و کنترل حرکت فراهم می‌کنند. این اجزا به دقت طراحی شده‌اند تا در شرایط سخت صنعتی و مکانیکی، کارایی و دوام لازم را داشته باشند. هر یک از این اجزا نقش مهمی در عملکرد کلی بلوک هیدرولیک ایفا می‌کنند. اجزای بلوک هیدرولیک شامل:
قاب بلوک
قاب بلوک هیدرولیک، ساختار اصلی آن است که شامل سوراخ‌های ورودی و خروجی برای روغن هیدرولیک می‌باشد. این بخش معمولاً از فولاد یا آلومینیوم ساخته می‌شود تا بتواند نیروهای فشاری را تحمل کند و در برابر شرایط سخت محیطی مقاوم باشد.
سیستم مهر و موم
سیستم مهر و موم در بلوک هیدرولیک برای جلوگیری از نشتی روغن استفاده می‌شود. این مهر و موم‌ها از مواد با کیفیت بالا ساخته می‌شوند و توانایی تحمل فشار و دماهای بالا را دارند که این ویژگی‌ها باعث افزایش کارایی سیستم می‌شود.
سیستم ورود و خروج
اجزای ورودی و خروجی مسئول ورود و خروج روغن هیدرولیک هستند. این اجزا معمولاً شامل اتصالات و شیرهای کنترل هستند که برای تنظیم فشار و جریان روغن در سیستم استفاده می‌شوند.
شیرها و ولوها
این اجزا برای کنترل دقیق جریان و فشار روغن هیدرولیک در بلوک هیدرولیک استفاده می‌شوند. ولوها و شیرها به عنوان سوئیچ‌های کنترلی عمل کرده و امکان هدایت روغن به نقاط مختلف را فراهم می‌آورند.
پمپ هیدرولیک
در برخی از بلوک‌های هیدرولیک، یک پمپ هیدرولیک نیز وجود دارد که وظیفه ایجاد فشار در سیستم و تأمین روغن به بلوک را بر عهده دارد. این پمپ‌ها به تأمین نیروی لازم برای عملکرد صحیح سیستم کمک می‌کنند.
کاربرد بلوک هیدرولیک
بلوک‌های هیدرولیک به دلیل انعطاف‌پذیری و کارایی بالا، در بسیاری از صنایع به عنوان اجزای کلیدی سیستم‌های مکانیکی و صنعتی بکار می‌روند. این اجزا در انواع مختلفی از برنامه‌ها برای کنترل نیرو و حرکت استفاده می‌شوند. به طور کلی بلوک هیدرولیک در موارد زیر کاربرد دارد:
صنایع خودروسازی
بلوک‌های هیدرولیک در سیستم‌های ترمز، تعلیق و جلوگیری از لغزش خودروها بکار می‌روند. این اجزا نقش مهمی در تنظیم فشار و جریان روغن داشته و به بهبود عملکرد و ایمنی خودرو کمک می‌کنند.
صنایع ماشین‌آلات
در دستگاه‌های CNC، پرس‌ها و ربات‌ها، بلوک‌های هیدرولیک برای اعمال فشار و کنترل حرکت استفاده می‌شوند. این اجزا به دقت و کارایی دستگاه‌ها کمک کرده و امکان انجام کارهای پیچیده را فراهم می‌آورند.
صنایع ساختمانی
در دستگاه‌های حفاری، بالابرها و بتن‌پاش‌ها، بلوک‌های هیدرولیک برای ایجاد نیرو و حرکت بکار می‌روند. این اجزا به تسهیل کارهای ساختمانی و افزایش بهره‌وری در پروژه‌ها کمک می‌کنند.
صنایع دریایی
بلوک‌های هیدرولیک در سیستم‌های بالابر و جابه‌جایی کشتی‌ها به طور گسترده مورد استفاده قرار می‌گیرند. این اجزا به کنترل حرکت و ایمنی در عملیات دریایی کمک می‌کنند.
صنعت گاز و نفت
برای کنترل و انتقال نیرو در دستگاه‌های حفاری و پمپ‌های نفت، بلوک‌های هیدرولیک بسیار مهم هستند. این اجزا به تعیین فشار و بهینه‌سازی بهره‌برداری از منابع نفت و گاز کمک می‌کنند.
صنعت کشاورزی
در دستگاه‌های تراکتور و ماشین‌آلات بسته‌بندی، بلوک‌های هیدرولیک برای کنترل و اعمال نیرو استفاده می‌شوند. این اجزا به بهبود عملکرد تجهیزات کشاورزی و تسهیل فرآیند برداشت محصولات کمک می‌کنند.
مزایا و معایب هیدروبلوک
بلوک‌های هیدرولیک به عنوان اجزای کلیدی در سیستم‌های مکانیکی و صنعتی، دارای مزایای قابل توجهی هستند. یکی از اصلی‌ترین مزایای استفاده از بلوک هیدرولیک، قدرت و نیروی بالای تولیدی آن‌ها است که امکان انجام کارهای سنگین مانند حفاری و جابه‌جایی بارهای سنگین را فراهم می‌کند. از دیگر مزایا می‌توان به استقامت و پایداری بلوک‌های هیدرولیک اشاره کرد؛ چرا که به دلیل ساختار ساده و عدم وجود اجزای مکانیکی متحرک، عمر مفید بالایی دارند و در برابر خوردگی و سایش مقاومت خوبی از خود نشان می‌دهند.
این بلوک‌ها همچنین قابلیت تنظیم فشار، جریان و سرعت را دارند که آن‌ها را برای کاربردهای متنوع قابل استفاده می‌سازد. در شرایط سخت محیطی نیز، بلوک‌های هیدرولیک به خوبی عمل می‌کنند و تعمیر و نگهداری آن‌ها به نسبت دیگر سیستم‌های مکانیکی ساده‌تر است.
با این حال، استفاده از بلوک‌های هیدرولیک معایبی نیز دارد. یکی از مهم‌ترین این معایب، احتمال نشتی در سیستم‌های هیدرولیکی است که می‌تواند منجر به اختلال در عملکرد سیستم شود. همچنین، نیاز به نگهداری مکرر و حساسیت به دما از دیگر چالش‌های این سیستم‌ها محسوب می‌شوند. بلوک‌های هیدرولیک همچنین نیاز به روغن هیدرولیک دارند که می‌تواند هزینه‌بر باشد. همچنین وزن و حجم بزرگ آن‌ها ممکن است در فضای محدود مشکلاتی ایجاد کند.
انواع هیدروبلوک
هیدروبلوک‌ها در انواع و ابعاد مختلف براساس نیازها و کاربردهای خاص طراحی می‌شوند. این بلوک‌ها می‌توانند از اندازه‌های کوچک و کم حجم، مناسب برای کاربردهای دقیق مانند رباتیک یا دستگاه‌های پزشکی، تا بلوک‌های بزرگ و قدرتمند در صنایع سنگین و ساختمانی تولید شوند. بلوک‌های هیدرولیک همچنین در ابعاد مختلف از نظر طول، عرض و ارتفاع تولید می‌شوند و توانایی تحمل وزن و نیروی متفاوت را دارا هستند. به عنوان مثال، بلوک‌های کوچک ممکن است ابعادی در حدود چند سانتیمتر داشته باشند، در حالی که بلوک‌های بزرگ می‌توانند ابعادی چند متری و وزن بیشتری داشته باشند.
همچنین، این بلوک‌ها معمولاً براساس استانداردهای صنعتی مانند ISO و ANSI طراحی می‌شوند که به عنوان راهنما برای ساخت و استفاده از بلوک‌های هیدرولیک در صنایع مختلف عمل می‌کنند. این تنوع در اندازه و طراحی، امکان استفاده از هیدروبلوک‌ها را در حوزه‌های مختلف فراهم می‌آورد.
جمع‌بندی
بلوک‌های هیدرولیک به عنوان اجزای مهم در سیستم‌های مکانیکی و صنعتی، نقش مهمی در انتقال نیرو و کنترل حرکت دارند. این بلوک‌ها با قدرت و دقت بالا، در صنایع مختلف از جمله خودروسازی، ماشین‌آلات، ساختمان‌سازی و کشاورزی بکار می‌روند. مزایای این بلوک‌ها شامل استقامت، تنظیم‌پذیری و کاربری در شرایط سخت است. با این حال دارای معایبی چون نشتی، نیاز به نگهداری مکرر و حساسیت هستند. بنابراین، انتخاب و استفاده صحیح از بلوک‌های هیدرولیک می‌تواند به بهبود عملکرد و کارایی سیستم‌های صنعتی کمک کند، در حالی که چالش‌های مرتبط با آن‌ها نیز باید مد نظر قرار گیرد.
