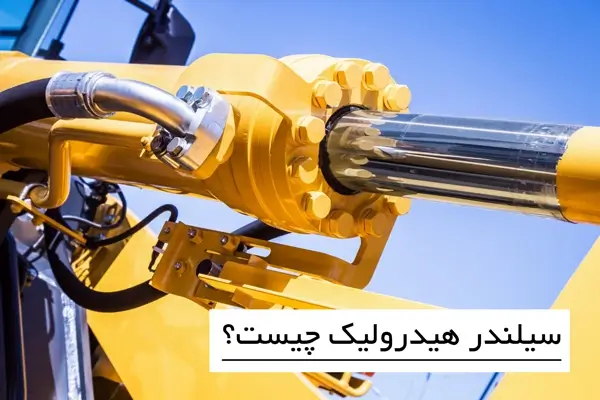

سیلندر هیدرولیک چیست؟ معرفی انواع + کاربردها
فهرست مطالب
سیلندر هیدرولیک از بخش های سیستم هیدرولیک است که در صنایع مختلف استفاده میشود. این سیلندر انرژی که در سیال هیدرولیک ذخیره شده است را تبدیل به نیروی راستا در یک خط مستقیم میکنند. سیلندر در انواع مختلفی موجود است که هر یک از انواع آن دارای کاربرد و کارایی خاصی است. در این مقاله در مورد انواع سیلندرهای هیدرولیک با توجه به عملکرد و ویژگی های آن، انواع کاربردها و نهایتا چگونگی عملکرد سیلندر هیدرولیک اطلاعاتی ارائه کرده ایم. تا انتهای مقاله با ما همراه باشید.
آشنایی با سیلندر هیدرولیک
یکی از اصلی ترین بخش های سیستم هیدرولیک، سیلندر هیدرولیک است که طبق تعریف، انرژی که در سیال هیدرولیک ذخیره می گردد را به نیرویی تبدیل می نماید که در راستای یک خط مستقیم وارد می گردد. معمولاً برای تولید نیروی خطی و حرکت استفاده میشود. سیلندر هیدرولیک به عنوان پلی در نظر گرفته می شود که کنترل هیدرولیک و دستگاه را به هم مرتبط می کند و در صنایع مختلف مورد استفاده قرار میگیرد. این وسیله میتواند بدون هیچ مشکلی در دمای خیلی سرد و یا خیلی گرم کار کند. به دلیل کارکردهای فراوان سیلندر هیدرولیک، از آن در طیف وسیعی از صنایع استفاده می گردد. با استفاده از آن جریان مایع هیدرولیکی فشرده شده و به انرژی مفید و بهینه تبدیل میشود.
با توجه به این نکات باید در انتخاب سیلندر هیدرولیک دقت لازم را داشته باشید. برای اینکه بهترین انتخاب ممکن را داشته باشید پیشنهاد میکنیم مقاله لینک شده در سایت صنعت هیدرولیک را مطالعه کنید.
اجزای تشکیلدهنده سیلندر هیدرولیک
برای اینکه سیلندر هیدرولیک بتواند عملکرد صحیح و دقیقی داشته باشد، از مجموعهای از قطعات کلیدی تشکیل شده است.
- بدنه سیلندر (پوسته یا لوله فولادی): محفظهای فولادی بدون درز که سیال در آن جریان مییابد. جداره داخلی این لولهها صیقلی شده است تا اصطکاک و سایش آببند به حداقل برسد. معمولاً جنس پوسته از فولاد st52 است.
- پیستون: قسمتی که با فشار سیال حرکت میکند و نیروی سیال را به میله پیستون منتقل میکند. پیستون معمولاً از جنس چدن یا استیل با ماشینکاری دقیق ساخته میشود.
- میله پیستون : وظیفه انتقال نیرو به خارج از سیلندر را بر عهده دارد. این میله اغلب از فولاد کربن متوسط کروم سختاندود شده (شافت هارد کروم) ساخته میشود تا استحکام و محافظت خوبی داشته باشد.
- آببندها و واشرها : برای جلوگیری از نشتی روغن هیدرولیک تعبیه میشوند. آببندی مناسب، که از مهمترین مباحث در جک هیدرولیک است، تضمین میکند که فشار سیال پشت میله پیستون حفظ شود.
- سرجک و دهانههای انتهایی: دهانهها (پورتها) محل ورود و خروج روغن هیدرولیک هستند. سرجک برای اتصال میله پیستون به تجهیز مقابل استفاده میشود.
انواع سیلندر هیدرولیک
سیلندر هیدرولیک بر طبق عملکرد و ویژگیها به انواع مختلفی تقسیم میشود که در زیر آن را بررسی میکنیم:
انواع سیلندر هیدرولیک طبق عملکرد
طبق عملکرد این وسیله به دو دسته سیلندر هیدرولیک یک طرفه و دو طرفه تقسیم میشود که عبارتند از:
سیلندر هیدرولیک یک طرفه: در این نوع، اعمال فشار سیال فقط از یک طرف انجام می پذیرد و با هدف بازگشت پیستون به حالت اولیه خود، از یک فنر در طرف دیگر پیستون (به عنوان نیروی خارجی) استفاده می شود. به دلیل مشکلاتی که ممکن است با استفاده طولانی مدت برای فنر پیش آید، از این سیلندرها برای کاربردهای طولانی مدت استفاده نمی شود.
سیلندر هیدرولیک دو طرفه: در این سیلندر هیدرولیک در هر دو طرف اعمال فشار انجام شده و میل پیستونهای آن از دو نوع یک طرفه و دو طرفه است. در حالت دو طرفه در دو طرف سیلندر میل پیستون وجود دارد.
انواع سیلندر هیدرولیک براساس ویژگیها
سیلندر هیدرولیک براساس ویژگیهایی که دارد به ۴ دسته تقسیم میشود که به شرح زیر هستند:
سیلندرهای پلانجری: این وسیله اغلب به صورت عمودی قرار داده میشود و زمانی که تغذیه سیال به سیلندر متوقف شود، به دلیل وزن شفت و پیستون به حالت اولیه خود برمیگردد. در تعمیرگاههای اتومبیل از این نوع سیلندر استفاده میشود.
سیلندر تلسکوپی: نام دیگر این وسیله سیلندر چند مرحلهای است که بیشترین تعداد مراحل آن شش مرحله است. این وسیله به دو صورت یک طرفه و دو طرفه موجود است و زمانی که فضا محدود باشد، از آن استفاده میشود. قابلیت کورس بالایی دارند و در لیفتراکها و جرثقیلها به کار میروند.
سیلندر دیافراگمی: این وسیله در دو نوع دیافراگم لبه گرد و دیافراگم تخت تولید میشود. در این سیلندر دور پیستون نشتی ندارد.
سیلندر کابلی: یکی دیگر از انواع سیلندر هیدرولیک نوع کابلی است که از سیستم پنوماتیک و هیدرولیک استفاده میکنند. کورس بالایی داشته و از نوع دو طرفه هستند. در محیطهایی که فضا محدود است، از این وسیله استفاده میشود.
جدول مقایسه انواع اصلی سیلندرهای هیدرولیک
| نوع سیلندر | نحوه عملکرد | مزایا | معایب کلیدی | کاربردهای رایج |
|---|---|---|---|---|
| یک طرفه | فشار از یک سمت، بازگشت با فنر، وزنه یا جاذبه | طراحی ساده و کمهزینه | حرکت یکطرفه، نیروی بازگشت وابسته به نیروی خارجی | جکهای خودرو، تجهیزات کشاورزی |
| دوطرفه | فشار از دو سمت (رفت و برگشت) | کنترل دقیق، عملکرد بهتر، نیروی بالا در هر دو جهت | نیاز به دو اتصال شلنگ، تعمیر و نگهداری دشوارتر | رباتهای صنعتی، پرسها، آسانسورها |
| تلسکوپی | چند مرحلهای، تودرتو | دسترسی به ارتفاع بالاتر، کورس بلند در فضای محدود | هزینه و پیچیدگی بیشتر، نیاز به نگهداری مرتب | کامیونهای کمپرسی، جرثقیلها |
| پلانجری (رام) | معمولاً عمودی، بازگشت با وزن پیستون/شفت | – | – | تعمیرگاههای اتومبیل برای بلند کردن |
کاربردهای سیلندر هیدرولیک
سیلندر هیدرولیک یکی از قطعات کلیدی در صنایع مختلف است که نقش مهمی در ایجاد حرکت خطی، انتقال قدرت و انجام عملیات سنگین ایفا میکند. در صنایع فولاد، این قطعه به دلیل توانایی بالا در جابهجاییهای سنگین و عملکرد دقیق بدون انحراف، کاربرد گستردهای دارد. در صنایع شیمیایی نیز به دلیل مقاومت در برابر خوردگی و تجزیه و داشتن ضریب اطمینان بالا، استفاده از سیلندر هیدرولیک بسیار رایج است. در صنعت خودروسازی، این وسیله برای شکلدهی و فرمدهی بدنه خودروها با قدرت و تناژ بالا به کار میرود و همچنین در سیستمهای ترمز و فرمان خودرو نقش حیاتی دارد.
دستگاههای صنعتی نیز برای انتقال قدرت، سرعت و کنترل دقیق از سیلندرهای هیدرولیک بهره میبرند. در حوزه کشاورزی، ماشینآلاتی مانند کلوخشکن و خرمنکوب با استفاده از این قطعه توانایی جابهجایی و انتقال قدرت را پیدا میکنند. علاوه بر این، در صنایع معدنی به دلیل سرعت بالا و تحمل فشار سنگین، سیلندر هیدرولیک در تجهیزات بزرگی همچون آسیابها، دستگاههای حفاری و سنگشکنها به کار گرفته میشود و نقش مهمی در افزایش بهرهوری و کارایی این صنایع دارد.
عملکرد سیلندر هیدرولیک
سیستم هیدرولیک از یک موتور هیدرولیکی، اتصالات و قطعات، پمپ هیدرولیک و سیلندر تشکیل شده است. پمپ به وسیله موتور روغن را به جریان درآورده و سیلندر برای ایجاد حرکت خطی از این روغن فشرده شده استفاده میکند. هر سیلندر هیدرولیک دارای قطعات لاستیکی آببندی، میل پیستون، پیستون و بدنه سیلندر است. پیستون وصل به میل پیستون است و در دو طرف آن از دو قطعه برای آب بند کردن سیلندر استفاده میشود.
به قسمتی که میل پیستون از آن بیرون میآید سر سیلندر میگویند. توسط نگهدارندههایی ته سیلندر و میل پیستون به روی سیلندر و پیستون وصل میشوند. پیستون کاسه نمدها و رینگهایی دارد که در هنگام حرکت بدنه آببندی را انجام میدهند. محفظه میل پیستون داخل سیلندر است که از سر سیلندر تا پیستون را شامل میشود. محفظه انتهای سیلندر نیز از پیستون تا انتهای سیلندر را شامل میشود زمانی که روغن به محفظه انتهای سیلندر پمپ شود میل پیستون به طرف بیرون رانده میشود. اما اگر روغن به محفظه میل پیستون پمپ شود به طرف داخل رانده میشود.
راهنمای انتخاب و خرید سیلندر هیدرولیک
برای متقاضیان خرید انواع تجهیزات سیستم هیدرولیک، انتخاب صحیح جک هیدرولیک نیازمند توجه به چندین ویژگی فنی است. در نظر گرفتن این موارد، نه تنها به عملکرد بهتر سیستم کمک میکند بلکه از خرابیها و هزینههای اضافی نیز جلوگیری مینماید.
- نوع سیلندر: آیا نیاز به حرکت یکجهته (یکطرفه) دارید یا کنترل حرکت دوجهته (دوطرفه)
- قطر سیلندر و میله پیستون: این ابعاد مستقیماً بر نیروی تولیدی تأثیرگذارند.
- طول کورس جک: حداکثر مسافتی که پیستون باید طی کند.
- ماکزیمم فشار کاری سیستم: حداکثر فشاری که جک باید تحمل کند (معمولاً بین ۵۰ تا ۳۰۰ بار و در موارد خاص تا ۷۰۰ بار).
- سرعت جک مورد نیاز: برای کاربردهای سریع، باید به تجهیزات اختیاری مانند کندکنندههای سرعت در انتهای کورس توجه کرد.
- نحوه نصب جک: روشهای نصب متفاوتی وجود دارد (مانند اتصالات رزوه، فلنج یا دو شاخه U شکل) که باید متناسب با محل استقرار انتخاب شوند.
سخن پایانی
سیلندر هیدرولیک وسیلهای برای تبدیل انرژی ذخیره شده در سیال هیدرولیک به نیروی راستا در یک خط است. در صنایع مختلف از این وسیله پرکاربرد استفاده میشود و اهمیت زیادی برای صنایع دارد. این وسیله در انواع مختلفی موجود است که هر کدام ویژگیها و کاربردهای مختص به خود را دارند.
ما در این مقاله سعی داشتیم تا اطلاعات مختصر و مفیدی راجع به سیلندرهای هیدرولیک در اختیار کاربران قرار دهیم. ازینکه با نظرات خود ما را در مجموعه صنعت هیدرولیک در بهبود کیفیت محتواها یاری می کنید قدردانیم.
