شیر یک طرفه یکی از اجزای اساسی در سیستم‌های لوله‌کشی و کنترل جریان سیالات است که به طور خودکار اجازه عبور سیال را در یک جهت داده و از جریان برگشتی جلوگیری می‌کند. این شیرها در انواع مختلف طراحی می‌شوند که هرکدام بسته به نیازهای خاص و شرایط محیطی کاربرد دارند. آشنایی با انواع شیر یک طرفه و نحوه نصب صحیح آن برای کسانی که در حوزه صنعتی فعالیت دارند، امری ضروری است. در این مقاله از سایت صنعت هیدرولیک، به معرفی انواع شیرهای یک طرفه، کاربردهای آن‌ها و نحوه نصب این شیرها پرداخته می‌شود تا کاربران بتوانند به راحتی از این ابزار حیاتی در سیستم‌های خود استفاده کنند. صنعت هیدرولیک یک فروشگاه هیدرولیک است که انواع لوازم صنعتی در این زمینه را با بهترین قیمت و کیفیت به فروش می‌رساند.
فهرست مطالب
انواع شیر یک طرفه و کاربردهای آن‌ها
شیر یک طرفه از اجزای مهم سیستم‌های لوله‌کشی و کنترل جریان سیالات هستند. این شیرها به طور خودکار اجازه عبور سیال در یک جهت را می‌دهند و از جریان برگشتی جلوگیری می‌کنند. انواع مختلف شیرهای یک طرفه با توجه به نیازهای مختلف طراحی شده‌اند و هرکدام مزایا و کاربردهای ویژه‌ای دارند. در سایت صنعت هیدرولیک از بخش شیرآلات هیدرولیک می‌توانید انواع مختلف این محصولات را مشاهده نمایید.
شیریک طرفه دریچه‌ای (Swing Check Valve)
شیر یک طرفه دریچه‌ای دارای یک دیسک لولایی است که با فشار سیال باز شده و با کاهش فشار بسته می‌شود. این شیر بیشتر به صورت افقی نصب می‌گردد؛ اما در موارد خاص به صورت عمودی نیز قابل استفاده است.
شیر یک طرفه دریچه‌ای ویفری
این شیر یک طرفه برای نصب بین فلنج‌ها طراحی شده و برای فضاهای محدود بسیار مناسب است. این شیر نصب آسان‌تری داشته و عملکردی مشابه شیرهای دریچه‌ای دارد.
شیر یک طرفه سوپاپی یا دیسکی
این نوع شامل یک دیسک و فنر است که با فشار سیال باز و با کاهش فشار بسته می‌شود. در سیستم‌های بوستر پمپ کاربرد فراوانی دارد و برای کنترل دقیق جریان سیالات استفاده می‌شود.
شیر یک طرفه دابل دیسک (Split Disk Check Valve)
این شیر دارای دو دیسک هماهنگ است و به دلیل طراحی مقاوم برای سیالات با فشار بالا مناسب است.
شیر دیسک بالا رونده یا پیستونی
در این شیر یکطرفه از پیستونی استفاده می‌شود که با فشار سیال حرکت کرده و جریان را کنترل می‌کند. شیر دیسک بالا رونده برای جریان‌های متلاطم و شرایط خاص طراحی شده است.
شیر یک طرفه توپی
در این شیر، مجرابند به شکل توپ طراحی شده است. هنگام عبور سیال، توپ به سمت بالا حرکت کرده و جریان را عبور می‌دهد. در صورت کاهش فشار، توپ به جایگاه خود بازگشته و مسیر را مسدود می‌کند. این نوع شیر به دلیل عملکرد بی‌صدا و اصطکاک پایین، انتخاب مناسبی در برخی سیستم‌ها است.
شیر دیسک مایل (شیبدار)
شیر دیسک مایل برای فشارهای بالا مناسب است و جریان برگشتی را در شرایط محدود می‌پذیرد.
شیر یک طرفه وزنه‌ای
این شیر در سایزهای بزرگ و به صورت فلنجی تولید می‌شود و دارای دو نوع ساده و ترمزدار است. مکانیزم کنترل آن با استفاده از اهرم و وزنه انجام می‌شود. نوع وزنه‌ای ترمزدار این شیر از ضربه‌های ناگهانی جلوگیری کرده و بسته شدن دیسک را به صورت کنترل‌شده انجام می‌دهد.
شیر یک طرفه Non Slam
این شیر به دلیل عملکرد بدون ضربه و کاهش صدا، گزینه‌ای مناسب برای سیستم‌های حساس است.

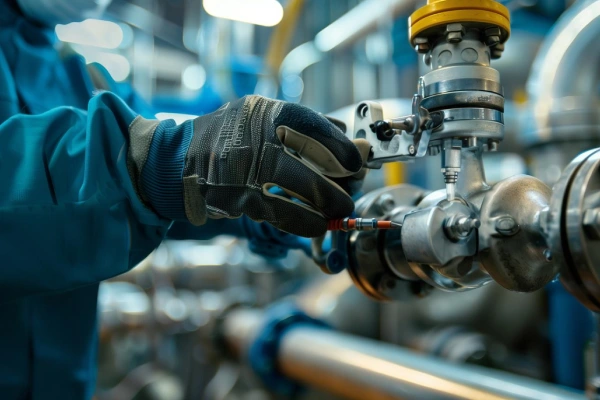

نحوه نصب شیر یک طرفه
برای نصب شیر یک طرفه، ابتدا باید نوع مناسب شیر را انتخاب کنید. این انتخاب باید بر اساس مشخصات سیال، فشار کاری و جهت جریان سیال انجام شود. پس از انتخاب شیر، باید جهت جریان سیال را بررسی کرده و شیر را به گونه‌ای نصب کنید که این جهت با علامت روی بدنه شیر همخوانی داشته باشد. نصب نادرست می‌تواند باعث اختلال در عملکرد سیستم شود.
مرحله بعدی آماده‌سازی لوله است. ابتدا لوله را به اندازه مناسب برش داده و سپس محل برش را تمیز کنید. اگر لوله از جنس PVC است، از کاتر مخصوص برای برش استفاده کرده و برای لوله‌های فلزی، از دستگاه برش فلز بهره ببرید. بعد از برش، لبه‌های لوله را با سمباده صاف و تمیز کنید.
پس از آماده‌سازی لوله، شیر را در محل نصب قرار داده و با استفاده از فیتینگ‌های مناسب، آن را به لوله متصل کنید. در لوله‌های PVC، از چسب مخصوص استفاده کنید. در پایان، برای بررسی عملکرد صحیح، سیال را در سیستم راه‌اندازی کرده و مطمئن شوید که شیر به درستی کار می‌کند؛ یعنی جریان سیال در جهت مجاز عبور کند و از برگشت آن جلوگیری شود.
نکات مهم در نصب شیر یک طرفه
برای اطمینان از عملکرد مناسب شیر یکطرفه، رعایت نکات زیر ضروری است:
- جهت جریان: یکی از مهم‌ترین نکات، نصب شیر مطابق با جهت جریان سیال است. حتماً علامت مشخص شده روی بدنه شیر را بررسی کنید تا از جهت صحیح اطمینان حاصل کنید. نصب اشتباه می‌تواند موجب اختلال در عملکرد سیستم شود.
- انتخاب شیر مناسب: مدل مناسب شیر را بر اساس نوع سیال (مایع یا گاز)، فشار کاری و شرایط خاص سیستم، انتخاب کنید. استفاده از شیر مناسب موجب افزایش کارایی و طول عمر سیستم خواهد شد.
- آماده‌سازی لوله: لوله‌ها را قبل از نصب به دقت بررسی کرده و هرگونه آلودگی یا مواد خارجی را پاک نمایید. وجود ذرات خارجی می‌تواند به دیسک یا اجزای داخلی شیر آسیب بزند و عملکرد آن را مختل کند.
- بازرسی نهایی: پیش از راه‌اندازی سیستم، دیسک شیر را چند بار به صورت کامل باز و بسته کنید تا از عملکرد صحیح آن مطمئن شوید. این کار از بروز مشکلات احتمالی در زمان بهره‌برداری جلوگیری می‌کند.
تعویض شیر یک طرفه
تعویض شیر یک طرفه فرآیندی ساده اما حساس است. برای تعویض شیر یک طرفه می‌توانید مراحل زیر را دنبال کنید:
- قطع جریان سیال: ابتدا جریان سیال را در سیستم قطع کنید.
- باز کردن شیر قدیمی: با استفاده از ابزار مناسب، شیر قدیمی را باز کنید.
- نصب شیر جدید: شیر جدید را با فیتینگ مناسب در محل قبلی نصب کنید.
- بررسی نهایی: جریان سیال را وصل کرده و از عدم وجود نشتی اطمینان حاصل کنید.
سخن پایانی
نصب و استفاده صحیح از شیرهای یک طرفه می‌تواند تأثیر زیادی در کارایی سیستم‌های لوله‌کشی و جریان سیالات داشته باشد. رعایت نکات فنی هنگام انتخاب نوع شیر، نصب دقیق و آماده‌سازی مناسب لوله‌ها، از جمله مواردی هستند که به بهبود عملکرد این شیرها کمک می‌کند. با توجه به تنوع انواع شیرهای یک طرفه و کاربردهای مختلف آن‌ها، آشنایی با هر یک و نحوه نصب صحیح‌شان می‌تواند از بروز مشکلات و خرابی‌های احتمالی در سیستم جلوگیری کند. همچنین، توجه به نکات ایمنی و بازرسی‌های دوره‌ای از اهمیت بالایی برخوردار است تا سیستم به صورت مستمر و بهینه عمل کند. از اینکه تا پایان این مقاله با صنعت هیدرولیک همراه بودید ممنونیم.
