- ساخت شرکت ATOS ایتالیا
- شامل انواع فلوکنترل‌ها نظیر فلوکنترل خطی، فلوکنترل بلوکی، فلوکنترل زیرشیری و شیر کنترل دبی سرراهی
- موجود در سایز های 1/4، 3/8، 1/2، 3/4، 1، و 1.1/4 اینچ
فهرست مطالب
فلوکنترل آتوس ATOS
شرکت آتوس (ATOS) یکی از برند های محبوب و قدیمی و پیشگامان تولید محصولات هیدرولیکی مانند شیر و پمپ و به تازگی فیلتر هیدرولیک است که در ایتالیا تأسیس شده و دارای دفاتر و کارخانه‌های متعددی در کشورهای مختلف از جمله ایالات متحده، چین و ایتالیا می‌باشد. فلوکنترل آتوس که از محصولات این شرکت محسوب می‌شود، در مدل‌های متنوعی از جمله سوپاپدار، چک ولو دار، مستقل از فشار، بلوکی، خطی و لوله‌ای طراحی شده و در سیستم‌های هیدرولیک مختلف کاربرد دارد. همچنین هر یک از این محصولات دارای سری های مختلفی هستند که در ادامه مشخصات کامل انها را بررسی خواهیم کرد. یکی از شاهکارهای این شرکت، فلوکنترل بلوکی مستقل از فشار است که برای کاربردهای تک مدار و دو مدار طراحی شده و قابلیت کنترل A و B یا AB به طور همزمان را داراست.
انواع فلو کنترل آتوس
شیر آتوس در انواع مختلفی تولید می‌شود که از جمله مدل های پراستفاده آن می‌توان به موارد زیر اشاره کرد:
- فلوکنترل برقی مادولار آتوس
- فلو کنترل مادولار
- فلو کنترل بلوکی مستقل از فشار
- فلوکنترل سوپاپدار یک طرفه
فلوکنترل برقی مادولار آتوس سری DHQ و DKQ
فلوکنترل‌های برقی مادولار آتوس سری DHQ و DKQ در سایزهای 1.4 اینچ (DHQ) و 3.8 اینچ (DKQ) طراحی شده و به‌صورت مادولار (زیرشیری) به بلوک متصل می‌شوند. این فلوکنترل‌ها دارای چک ولو (سوپاپ) بوده و حداکثر فشار کاری آن‌ها 250 بار است. تنظیمات برقی این فلوکنترل‌ها امکان دستیابی به دو سرعت مختلف را فراهم می‌کند؛ به‌طوری‌که سرعت اول توسط جریان کلی پمپ و سرعت دوم توسط جریان عبوری از فلوکنترل تأمین می‌شود. این فلوکنترل‌ها مستقل از فشار عمل کرده و کنترل سرعت به‌صورت ولومی تعبیه شده است که با چرخش در جهت ساعتگرد، دبی خروجی کاهش می‌یابد.
در جدول زیر مشخصات فنی فلوکنترل برقی مادولار آتوس را در قالب یک جدول مشاهده می‌کنید.
| مدل | /1 | /6 | /11 | /16 | /24 |
|---|---|---|---|---|---|
| بیشترین دبی قابل تنظیم (لیتر بر دقیقه) | 1.5 | 6 | 11 | 16 | 24 |
| کمترین دبی قابل تنظیم (لیتر بر دقیقه) | 50 | 50 | 50 | 50 | 50 |
| تنظیمات تغییرات فشار (بار) | 3 | 3 | 5 | 6.5 | 8 |
| بیشترین دبی عبوری از چک ولو (لیتر بر دقیقه) | 24 | 24 | 24 | 24 | 24 |
| بیشترین جریان آزاد (لیتر بر دقیقه) | 36 (DHQ) / 120 (DKQ) | 36 (DHQ) / 120 (DKQ) | 36 (DHQ) / 120 (DKQ) | 36 (DHQ) / 120 (DKQ) | 36 (DHQ) / 120 (DKQ) |
| بیشترین جریان عبوری در پورت A (لیتر بر دقیقه) | 24 | 24 | 24 | 24 | 24 |
| بیشترین فشار قابل تحمل (بار) | 250 | 250 | 250 | 250 | 250 |
ارتباط آسان و سریع با تیم پشتیبانی صنعت هیدرولیک
در صورت هرگونه سؤال، نظر یا پیشنهاد، با ما در ارتباط باشید. ما همواره آماده‌ایم تا به ابهامات شما پاسخ دهیم.

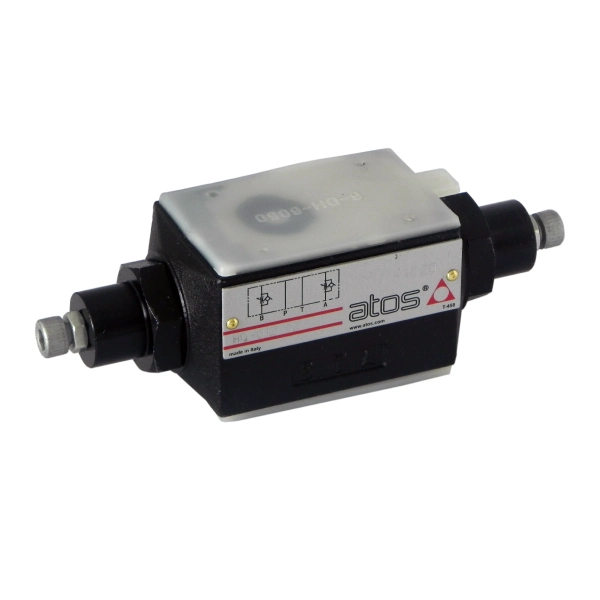

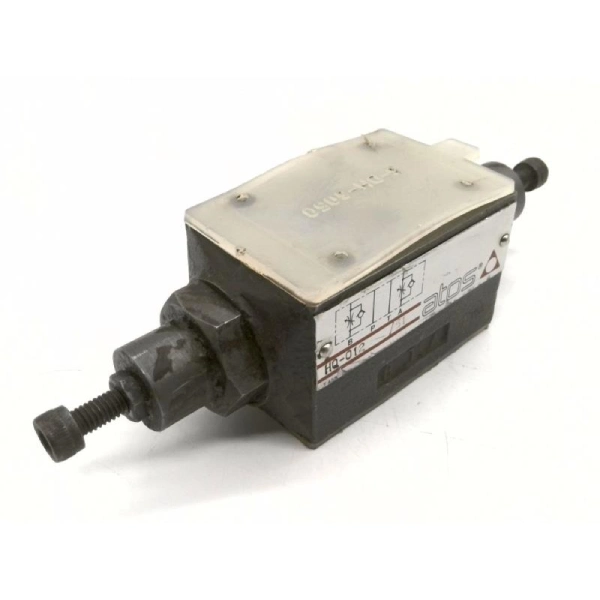

فلوکنترل مادولار آتوس سری HQ ،KQ و JPQ
فلوکنترل‌های مادولار آتوس سری HQ، KQ و JPQ، شیرهای کنترل جریان هیدرولیکی هستند که به صورت زیرشیری در سیستم‌های هیدرولیک نصب می‌شوند. این فلوکنترل‌ها در مدل‌های تک‌مدار (A یا B) و دومدار (AB) تولید شده و با داشتن چک ولو (سوپاپ)، از جریان معکوس جلوگیری می‌کنند. حداکثر فشار کاری این شیرها ۳۱۵ بار است و قابلیت تنظیم دبی در محدوده‌های مختلف را دارند.
این قطعات قابل نصب در هر حالی هستند و در دمای بین -30 تا 70 درجه سانتی گراد قابلیت کارکرد دارند. سیل‌های به کار رفته در این سیستم از نوع NBR هستند، اما امکان استفاده از سیل‌های FKM و HNBR نیز وجود دارد. محدوده ویسکوزیته قابل استفاده برای فلوکنترل ماژولار یک مدار و دو مدار آتوس مدل‌های HQ ،KQ و JPQ بین ۱۵ تا ۱۰۰ سانتی استوک (میلی‌متر مربع بر ثانیه) است.
در جدول زیر مشخصات فنی فلوکنترل مادولار تک مدار و دو مدار آتوس را مشاهده می‌کنید.
| مشخصه | HQ | KQ | JPQ |
|---|---|---|---|
| سایز | ۱/۴ اینچ | ۳/۸ اینچ | ۱/۲ و ۳/۴ اینچ |
| حداکثر فشار کاری (بار) | ۳۱۵ | ۳۱۵ | ۳۱۵ |
| حداکثر دبی قابل تنظیم (لیتر بر دقیقه) | ۳۵ | ۶۰ | ۱۲۰ |
| محدوده فشار قابل تنظیم (بار) | ۲-۵۰، ۳-۱۰۰، ۱۰-۲۱۰، ۱۵-۳۵۰ | ۴-۵۰، ۵-۱۰۰، ۵-۲۱۰، ۵-۳۵۰ | ۲-۵۰، ۳-۱۰۰، ۴-۷۵، ۸-۱۵۰، ۸-۲۵۰ |
| نوع تنظیم فشار | مهره‌ای یا فلکه‌ای | مهره‌ای یا فلکه‌ای | مهره‌ای یا فلکه‌ای |

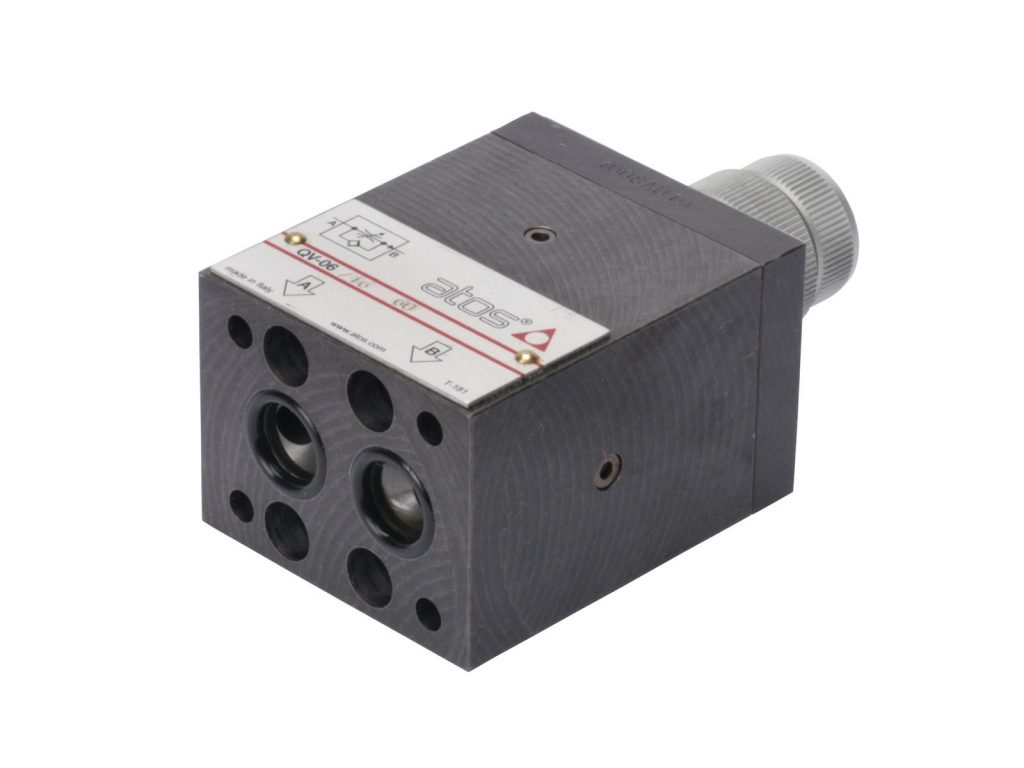

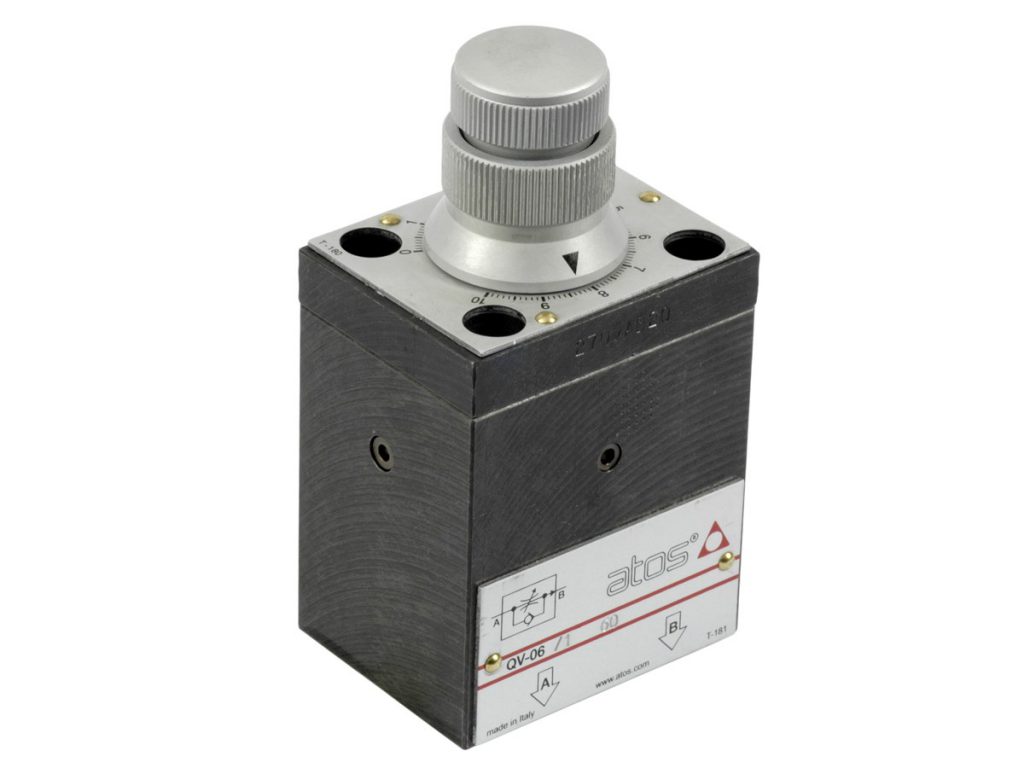

فلوکنترل بلوکی مستقل از فشار سری QV
فلوکنترل بلوکی مستقل از فشار آتوس سری QV، شیرهای کنترل جریان هیدرولیکی هستند که به‌صورت بلوکی در سیستم‌های هیدرولیک نصب می‌شوند. این فلوکنترل‌ها با تنظیم دستی دبی عمل کرده و مستقل از فشار جریان را کنترل می‌کنند. دبی جریان با چرخش ولوم تنظیم می‌شود و چرخش در جهت عقربه‌های ساعت مقدار جریان عبوری را کاهش می‌دهد. همچنین برای جلوگیری از تغییرات غیرمجاز، ولوم دارای قفل است. این فلوکنترل‌ها به‌صورت بلوکی نصب می‌شوند که امکان اتصال آسان به سیستم را فراهم می‌کند.
فلوکنترل سوپاپدار یک طرفه آتوس سری AQFR
فلوکنترل سوپاپدار یک طرفه خطی آتوس سری AQFR، شیرهای کنترل جریان هیدرولیکی هستند که به‌صورت خطی در سیستم‌های هیدرولیکی نصب شده و دارای سوپاپ برای مواقع اضطراری می‌باشند. با چرخاندن شش‌ضلعی در جهت عقربه‌های ساعت می‌توان سرعت عملگر هیدرولیک را کنترل کرد که منجر به کاهش دبی خروجی و در نتیجه کاهش سرعت عملگر می‌گردد. دبی خروجی از این فلوکنترل به مقدار کاهش فشار بین ورودی و خروجی وابسته است و این شیر کنترل جریان مستقل از فشار نیست.
| مدل | بیشترین دبی عبوری (لیتر بر دقیقه) | بیشترین فشار کاری (بار) |
|---|---|---|
| AQFR-10 | 30 | 400 |
| AQFR-15 | 50 | 350 |
| AQFR-20 | 80 | 350 |
| AQFR-25 | 160 | 350 |
| AQFR-32 | 250 | 350 |
ارتباط آسان و سریع با تیم پشتیبانی صنعت هیدرولیک
در صورت هرگونه سؤال، نظر یا پیشنهاد، با ما در ارتباط باشید. ما همواره آماده‌ایم تا به ابهامات شما پاسخ دهیم.
خرید شیر آتوس کنترل جریان اصل
در این فروشگاه هیدرولیک می‌توانید شیرآلات کنترل دبی (سیال) عبوری آتوس ATOS را خریداری کرده و با بهترین قیمت تهیه فرمایید. این شیرها شامل مدل‌های مختلفی نظیر فلوکنترل خطی، بلوکی، زیرشیری و سرراهی هستند و به دلیل عملکرد و نصب متفاوت، گزینه‌های مناسبی برای سیستم‌های هیدرولیک به شمار می‌آیند که در این سایت انواع مدل ها و سری های ان را برای شما بررسی کردیم و تمامی این مدل ها را تنها از طریق تماس با کارشناسان ما می‌توانید استعلام کرده و تهیه کنید.
در سایت صنعت هیدرولیک می‌توانبد انواع محصولات هیدرولیک صنعتی را با قیمت مناسب مشاهده نمایید. به طور کلی قیمت شیر آتوس به عواملی مثل مدل و نوع شیر، سایز آن و ویژگی‌های خاص مانند فشار و دبی عبوری بستگی دارد. سایزهای شیرهای کنترل دبی سیال هیدرولیک از 1/4 تا 1.1/4 اینچ متغیر است. برای انتخاب سایز مناسب، به کاتالوگ فلوکنترل آتوس مراجعه کرده و با توجه به دبی عبوری در فشار مورد نظر، سایز صحیح را انتخاب کنید. برای کسب اطلاعات بیشتر درباره قیمت و نحوه خرید، با ما تماس بگیرید.
